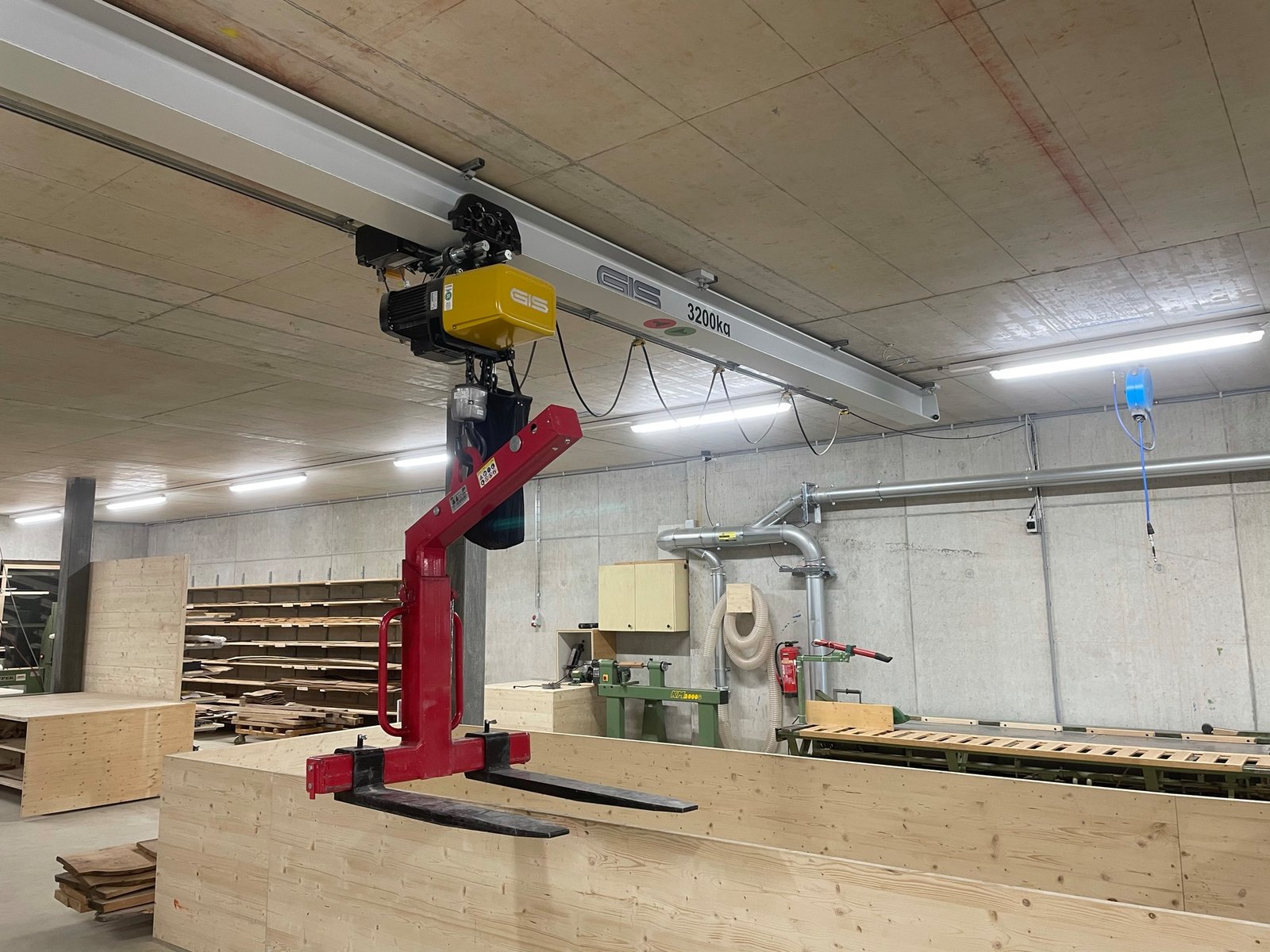

Conçu pour la précision et un fonctionnement silencieux, le chariot électrique GMF de GIS assure un déplacement horizontal en douceur des palans et des charges le long de la poutre. Compact et robuste, il est équipé d'un motoréducteur fermé et de brides réglables pour une intégration parfaite avec les palans GIS. Sa qualité suisse et sa conception à faible entretien en font un choix de premier ordre pour les applications industrielles où la précision, la propreté et la fiabilité sont essentielles.
- Chariots motorisés pour poutres en acier
- Plaques latérales en fonte grise avec sécurité antichute et anti soulèvement
- Galets de roulement en fonte grise, munis de roulement à billes
- Largeurs d'aile infiniment variables
- 1 ou 2 vitesses
- Indice de protection IP54
Demander une soumission
Spécifications techniques
| Capacités de charge maximales | GMF1250: 1250 kg, GMF2500: 2500 kg, GMF5000: 5000 kg, GMF6300: 6300 kg |
| Largeurs d'aile | GMF1250: 70 - 240 mm, GMF2500: 88 - 300 mm, GMF5000 / 6300: 91 - 300 mm |
| Rayon de courbure minimal (avec galets de support) | GHF1250: 1300 mm, GHF2500: 1800 mm, GHF5000 / 6300: 2200 mm |
| Tensions standard | 3 × 400 V / 50 Hz, 3 × 230 V / 50 Hz 1 × 115 V / 50 Hz, 1 × 230 V / 50 Hz |
| Moteur triphasé / Moteur monophasé | 1 ou 2 vitesses / 1 vitesse |
| Contrôle | 42 V basse tension |
| Indice de protection | IP54 |
| Matériel | Flasques et galets de roulement en fonte grise |
| Galets de roulement | Galets de roulement pour surfaces planes |
| Axe | Axe en acier galvanisé |
| Protection | Sécurité antichute et anti soulèvement |
| Boîte de commande | Boîte à 4 boutons avec arrêt d'urgence et câble de décharge de traction externe |
| Longueur de câble de commande | 2 m |
| Classe d'isolation (moteur) | F |
| Frein | Frein à pression de ressort DC |
Bénéfice client
Les chariots motorisé GMF1250 - 6300 sont conçus pour une flexibilité et une durabilité maximales:
Le diamètre plus grand des galets de roulement, les pièces à engrenage hélicoïdal et les galets de roulement adaptés à la surface de la poutre garantissent une plus longue durée de vie et un fonctionnement silencieux optimale.
La largeur d'aile est variable en continu grâce à un nouveau type de système de réglage et peut être fixée positivement grâce à une fonction de verrouillage.

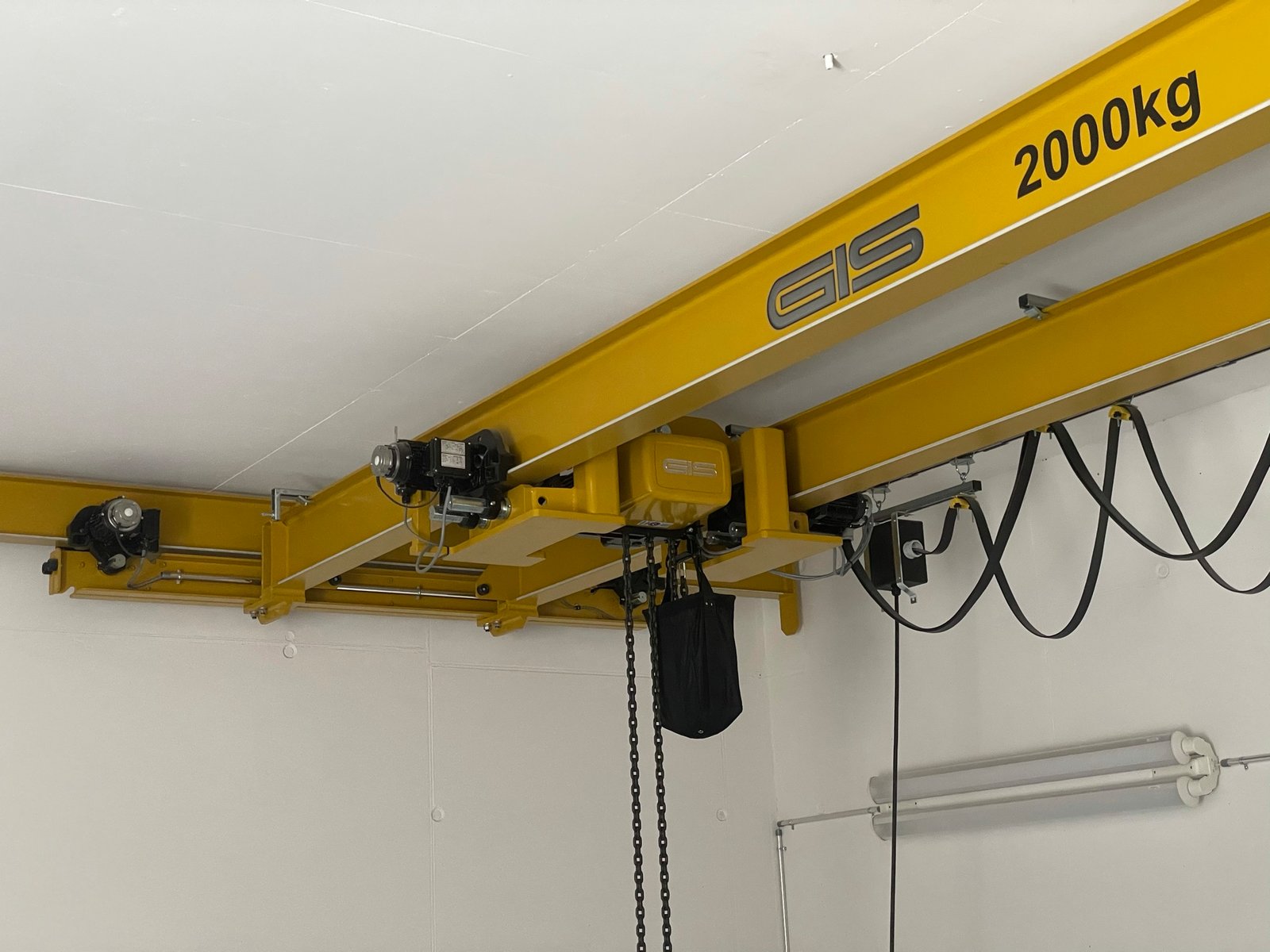

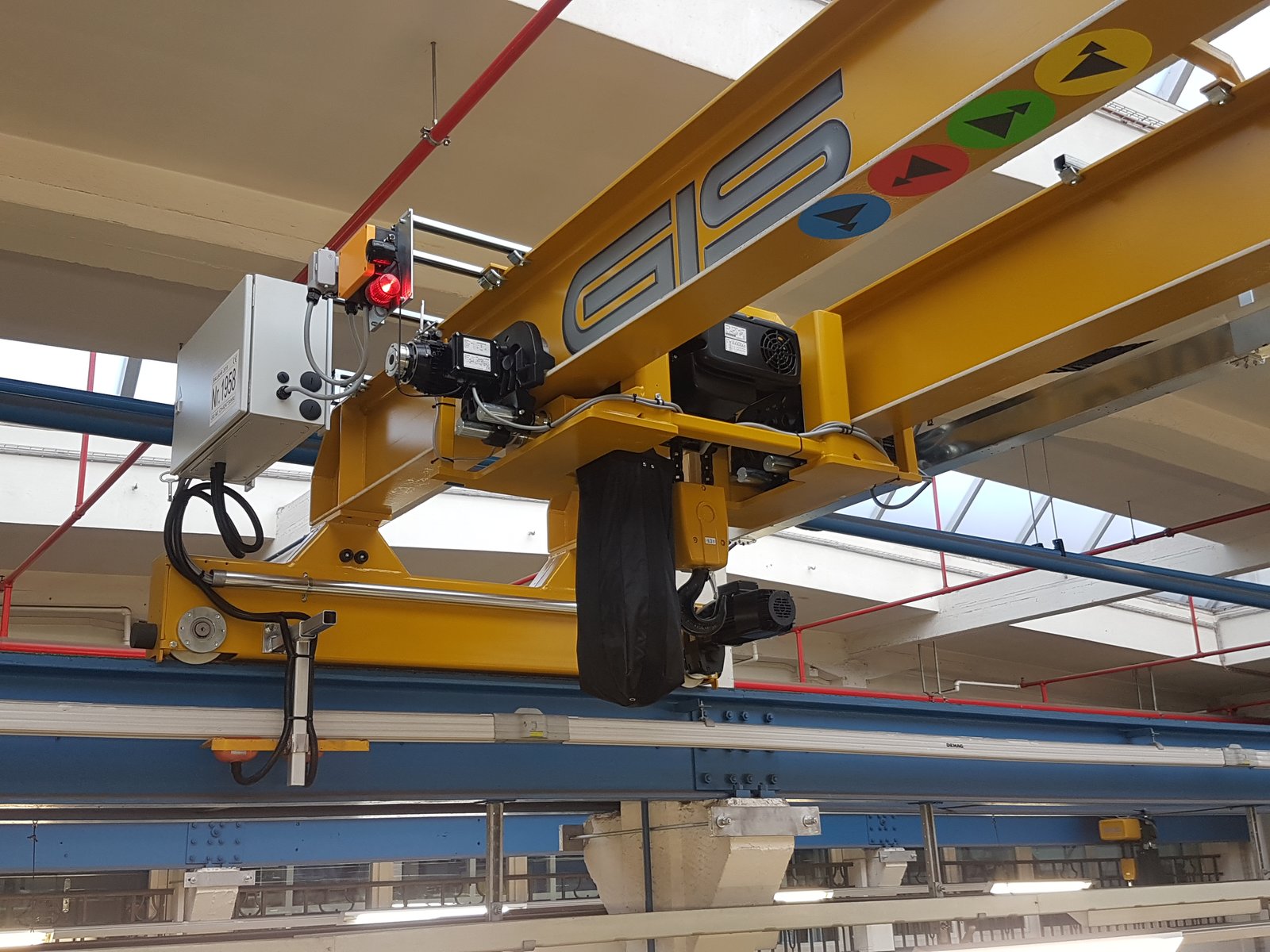

En raison de leurs bonnes propriétés de déplacement et leur longue durée de vie, les chariots GIS sont souvent utilisés par nos clients en tant que composants pour sommiers de ponts roulants inférieurs.
Accessoires et options
- Chariots résistant à la rouille
- Chariots en version ATEX
- Commande directe, commande spéciale
- Radiocommande
- Commande indépendante
- Convertisseur de fréquence
- Tensions d'alimentation et de commande du monde entier
- Vitesses spéciales sur demande
- Interrupteur de fin de course à 1 ou 2 niveaux
- Galets de support pour les déplacements en courbe
- Galets de roulement convexe en fonte grise
- Galets de roulement en plastique
- Galets de roulement en acier résistant à la rouille
- Axes pour largeurs d'aile spéciales
- Graisse à réducteur pour températures basses / industrie alimentaire
- Surveillance de température pour protéger le moteur contre la surchauffe
- Type de protection IP65 disponible
- Contrepoids extensible modulaire
| ||||||||||||||||

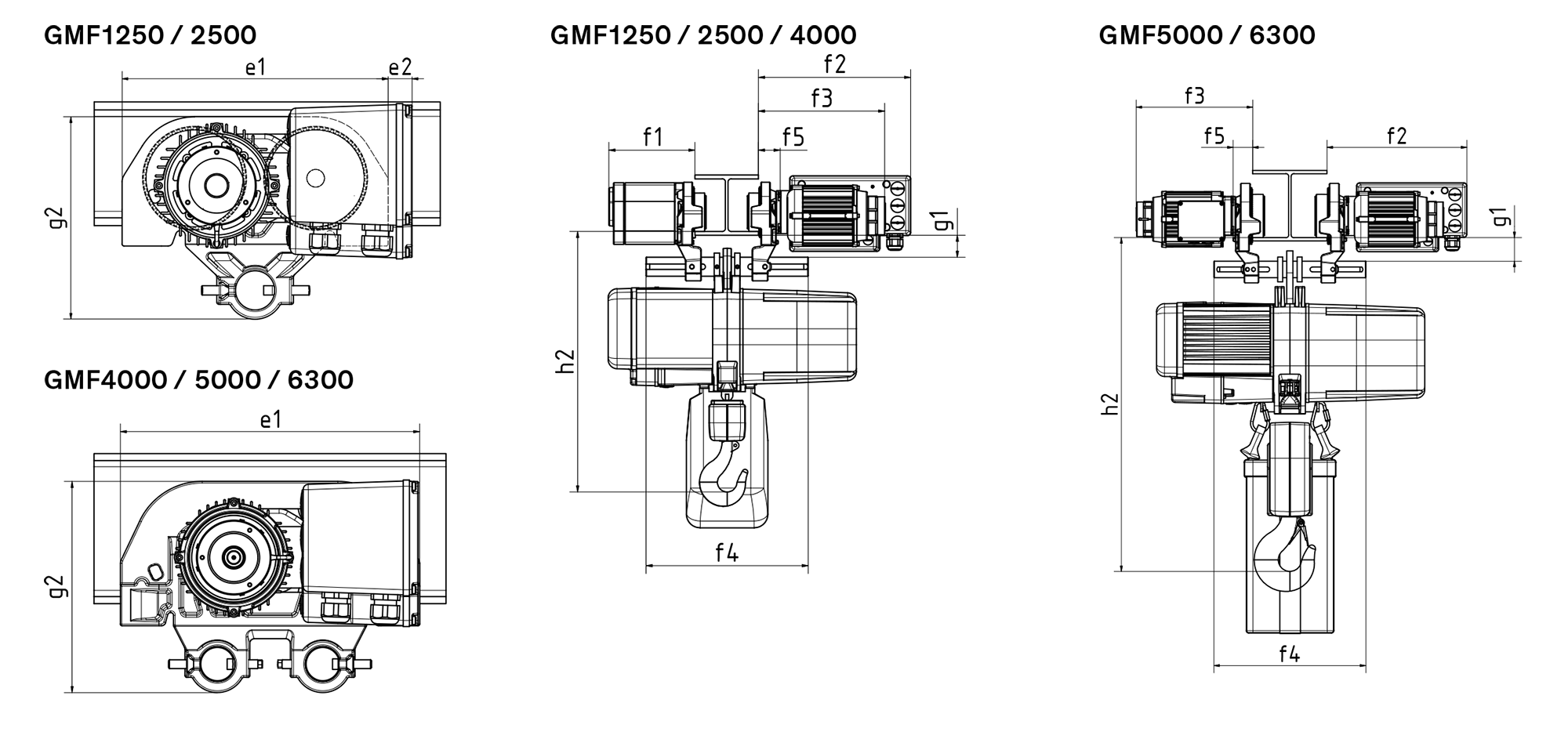

| Modèles | Capacité | Vitesse(s) m/min | Poids | e1 | e2 | f1 | f2 | f3 | f4 | f5 | g1 | g2 | Largeur d'aile réglable (mm) | Rayon de courbure min. | Épaisseur d'aile max. | |
| (kg) | (kg) | (mm) | Min | Max | (mm) | |||||||||||
| GMF1250/N 1Ph | 1250 | 14.4 | 30 | 215 | 62 | 209 | 250 | 241 | 183 | 23 | 49 | 167 | 70 | 240 | 1000 | 26 |
| GMF2500/N 1Ph | 2500 | 14.4 | 38 | 250 | 43 | 211 | 253 | 242 | 230 | 27 | 60 | 203 | 88 | 300 | 1500 | 30 |
| GMF1250/NF | 1250 | 14.4/4.8 | 30 | 239 | 49 | 175* | 329.5 | 273.5 | 186-286 | 31.5 | 48 | 179 | 70 | 240 | 1200 | 26 |
| GMF2500/NF | 2500 | 14.4/4.8 | 38 | 286 | 26 | 169 | 335.5 | 280.5 | 258-358 | 38 | 57 | 218 | 88 | 300 | 1500 | 30 |
| GMF4000/NF | 4000 | 14.4/4.8 | 55 | 341 | - | - | 338.5 | 282.5 | 268-368 | 40.5 | 57 | 241 | 91 | 300 | 1800 | 35 |
| GMF5000/NF | 5000 | 14.4/4.8 | 63 | 341 | - | - | 338.5 | 282.5 | 268-368 | 40.5 | 57 | 241 | 91 | 300 | 1800 | 35 |
| GMF6300/NF | 6300 | 14.4/4.8 | 78 | 387 | - | - | 344.5 | 289.5 | 292-392 | 46.5 | 54.5 | 270 | 91 | 300 | 1800 | 36 |
